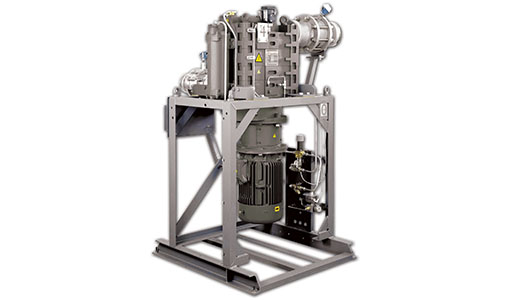

概述
EDP 泵基于Edwards 的获奖的无油、无接触式反向爪式机构。该泵能够以高效和低运行成本稳定可靠地提供真空。干泵能够完全消除传统湿式真空泵技术带来的所有工艺污染和污水问题。
应用
干燥
蒸馏
反应器维修
溶剂回收
室内/中央真空
蒸发
聚合
环氧乙烷消毒
脂肪酸和乙醇
生物燃料
腐蚀性气体
易燃气体
全蒸发
吸收/解吸
结晶
过滤
功能和优势
在泵内分层压缩以优化温度曲线，无需注入冷却气体
具有与生俱来的自由排放能力
能够处理残留的液体或微粒杂质
缩短了液体通路，消除了微粒杂质堆积和腐蚀- 这是Edwards 的专利设计
可以用溶液、水或蒸汽清洗
没有内部阀及由此产生的阻塞或腐蚀，也没有层间冷凝器，不存在相关的腐蚀问题
构造简单耐用，功率强大，即使在发生工艺问题时也能确保可靠操作
非接触式机械装置确保寿命长，可靠性高
能够安全泵送易燃气体
泵送腐蚀性气体不会造成腐蚀
设计追求寿命长和易维护- 预期使用寿命至少25 年
低运行成本
技术数据
| EDP80 | EDP160 | EDP250 | EDP400 |
最大抽速 |
|
|
|
|
50 Hz | 83 m3h-1 / 49 ft3min-1 | 163 m3h-1 / 96 ft3min-1 | 260 m3h-1 / 320 ft3min-1 | 377 m3h-1 / 222 ft3min-1 |
60 Hz | 102 m3h-1 / 60 ft3min-1 | 202 m3h-1 / 119 ft3min-1 | 153 m3h-1 / 188 ft3min-1 | 427 m3h-1 / 251 ft3min-1 |
10 mbar (7.5 Torr) 时的容量 |
|
|
|
|
50 Hz | 75 m3h-1 / 44 ft3min-1 | 153 m3h-1/90 ft3min-1 | 255 m3h-1 / 150 ft3min-1 | 377 m3h-1 / 222 ft3min-1 |
60 Hz | 102 m3h-1 / 60 ft3min-1 | 198 m3h-1 / 117 ft3min-1 | 315 m3h-1 / 185 ft3min-1 | 422 m3h-1 / 248 ft3min-1 |
极限真空 |
|
|
|
|
50 Hz | 0.5 mbar/0.4 Torr | 0.5 mbar/0.4 Torr | 0.5 mbar/0.4 Torr | 0.4 mbar/0.3 Torr |
60 Hz | 0.3 mbar/0.2 Torr | 0.3 mbar/0.2 Torr | 0.2 mbar/0.2 Torr | 0.2 mbar/0.2 Torr |
最大背压 |
|
|
|
|
标准 | 1150 mbar/2.2 psig | 1150 mbar/2.2 psig | 1150 mbar/2.2 psig | 1150 mbar/2.2 psig |
可选* | 1300 mbar/4.4 psig | 1300 mbar/4.4 psig | 1300 mbar/4.4 psig |
|
10 mbar (7.5 Torr) 时的功耗 |
|
|
|
|
50 Hz | 3.3 kW/4.4 hp | 4.9 kW/6.6 hp | 6.0 kW/8.0 hp | 7.0 kW/9.4 hp |
60 Hz | 4.0 kW/5.4 hp | 4.9 kW/6.6 hp | 6.0 kW/8.0 hp | 7.0 kW/9.4 hp |
标准电机（380 – 400 V，3 相，50 Hz） | 5.5 kW | 7.5 kW |
|
|
标准电机（200 – 460 V，3 相，60 Hz） | 7.5 hp | 11 hp |
|
|
冷却水流速（可调） |
|
|
|
|
50 Hz | 1 – 8 l min-1 / 0.3 – 2.1 gal min-1 | 1 – 8 l min-1 / 0.3 – 2.1 gal min-1 | 1 – 10 l min-1 / 0.3 – 2.6 gal min-1 | 1 – 10 l min-1 / 0.3 – 2.6 gal min-1 |
60 Hz | 1 – 10 l min-1/ 0.3 – 2.6 gal min-1 | 1 – 10 l min-1 / 0.3 – 2.6 gal min-1 | 1 – 10 l min-1 / 0.3 – 2.6 gal min-1 | 1 – 10 l min-1 / 0.3 – 2.7 gal min-1 |
冷却水供给压力 | 2 – 10 barg/29 – 145 psig | 2 – 10 barg/29 – 145 psig | 2 – 10 barg/29 – 145 psig | 2 – 10 barg/29 – 145 psig |
密封吹扫流量（最大）， | 20 l min-1 / 0.7 ft3min-1 | 20 l min-1/0.7 ft3min-1 | 20 l min-1 / 0.7 ft3min-1 | 20 l min-1 / 0.7 ft3min-1 |
依照 0.3 - 0.5 barg (5 – 7 psig) 来调节 |
密封吹扫供给压力 | 2 – 10 barg/29 – 145 psig | 2 – 10 barg/29 – 145 psig | 2 – 10 barg/29 – 145 psig | 2 – 10 barg/29 – 145 psig |
（最小 - 最大） |
噪音（带排气消音器时的最大值） | 73 dB(A) | 78 dB(A) | 79 dB(A) | 82 dB(A) |
重量（含支架和标准电机） |
|
|
|
|
50 Hz | 648 kg/1429 lbs | 747 kg/1647 lbs | 756 kg/1667 lbs | 918 kg/2024 lbs |
60 Hz | 650 kg/1433 lbs | 756 kg/1667 lbs | 848 kg/1870 lbs | 960 kg/2116 lbs |
进气口 | 2” ANSI/DN50 | 3” ANSI/DN80 | 3” ANSI/DN80 | 3” ANSI/DN80 |
出口 | 1.5” ANSI/DN40 | 1.5” ANSI/DN40 | 1.5” ANSI/DN40 | 1.5” ANSI/DN40 |
泵送机构 | 3 层反向爪 | 3 层反向爪 | 3 层反向爪 | 3 层反向爪 |
| EDP200 |
|
|
|
泵构造 | 3 爪式 |
|
|
|
最大背压 | 2.2 psig |
|
|
|
标准电机 | 460 V，三相，60 Hz |
|
|
|
总气体输入（封口吹扫） | 0.7 ft3min-1 |
|
|
|
标称容量 | 323 m3h-1 / 190 ft3min-1 |
|
|
|
7.5 Torr 时的容量 | 190 ft3min-1 |
|
|
|
极限真空 | 0.2 mbar / 0.15 Torr |
|
|
|
7.5 Torr 时的功耗 | 8 HP |
|
|
|
电机额定功率 | 20 HP |
|
|
|
冷却水流速 | 0.2 – 2.6 gal/min |
|
|
|
噪音 | < 82 dB(A) |
|
|
|
重量 | 1820 |
|
|
|
尺寸 |
|
|
|
|
宽度 | 39 英寸 |
|
|
|
长度 | 37 英寸 |
|
|
|
高度 | 64.6 英寸 |
|
|
|
